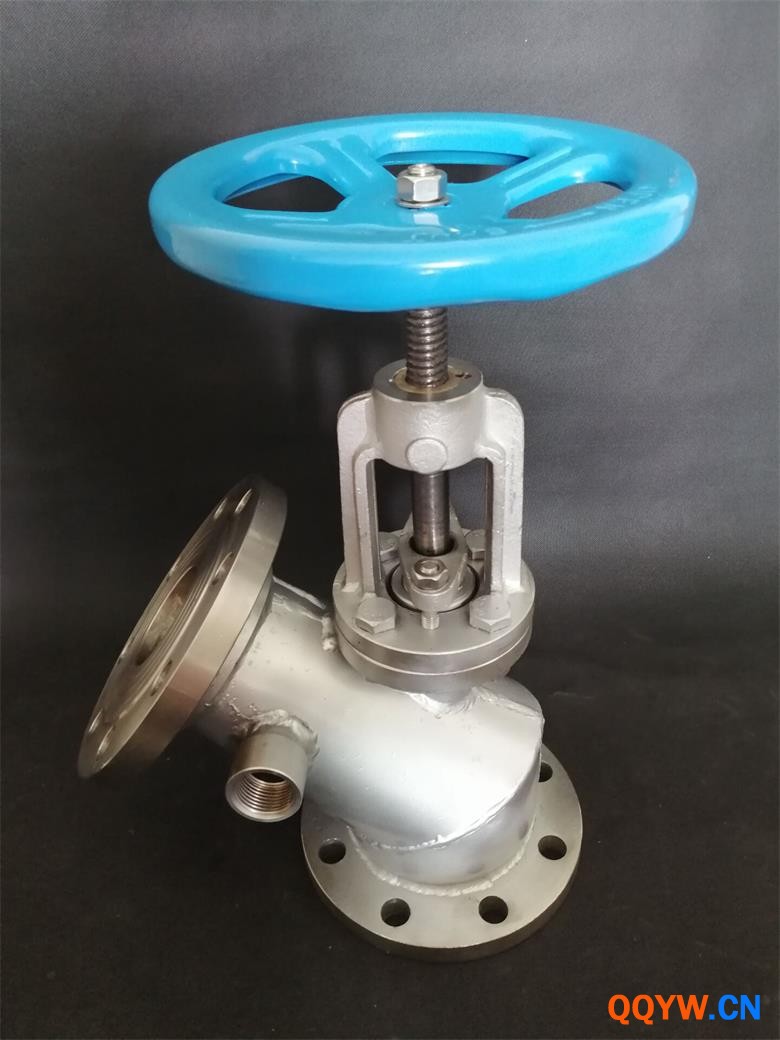

JBN-保温放料阀-定做非标放料阀厂家
保温放料阀介绍：
根据国内外先进的技术资料和图样，自行设计生产的技术资料和图样，自行设计生产的上展式保温放料阀、保温放料阀是锅炉应用系统装置中的节能型阀门。保温放料阀产品设计新颖、结构合理，采用不锈钢304、WCB等材质作阀体，密封性能良好。
应用范围：
（一）、保温放料阀的耐腐蚀性
1、气动保温放料阀使用介质如水）
2、气动保温放料阀使用介质如颗粒、http://www.shjbn.net/flfxl
3、保温放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃ 浓度＞30%）。
（二）、不锈钢气动保温放料阀的一般工作温度：≤150℃
标准规范：
设计制造标准：HG5-16-79
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
BFL41W型保温放料阀主要技术参数
压力 | 工作温度 | 适用介质 | |||
公称压力 | 1.6 | 上密封试验 | ≤175℃ | 水、颗粒、油品等 | |
壳体试验 | 2.4 | 高压密封试验 | |||
BFL41W型保温放料阀主要零件材料
阀体 | 阀瓣、密封圈、阀杆 | 螺母 |
壳体试验 | 不锈钢 | 铜 |
保温放料阀主要外形尺寸法兰尺寸按JB79PN1.6MPa
口径 | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
